GB/T 3452.1-2005簡介

GB/T 3452.1-2005是關于《液壓氣動用O形橡膠密封圈》的測試標準。在流體傳動系統中，功率是通過封閉回路中的受壓流體來傳遞和控制的。系統中的各種元件、附件和管路均需要密封。0形橡膠密封圈(簡稱O形圈)是密封件中用途廣、產量大的密封元件。正確選擇O形圈的尺寸與公差是保證液壓氣動系統與元件正?？煽抗ぷ鞯年P鍵環節。出于版權保護，本文只摘錄部分，如需完整的技術支持，請與客服人員聯系。

1 范圍

GB/T 3452的本部分規定了用于液壓氣動的0形橡膠密封圈(下稱O形圈)的內徑、截面直徑、公差和尺寸標識代號，適用于一般用途(G系列)和航空及類似的應用(A系列)。

如有適當?shù)募庸し椒?，本部分?guī)定的尺寸和公差適合予任何一種合成橡膠材料。

注：通常采用的加工是根據70 IRHD NBR的收縮率。對于與該標準的NBR合成物不同收縮的材料，要保持名義尺寸和表列的公差極限，可能需要特殊的模輿。

2規范性引用文件

下列文件中的條款通過GB/T 3452的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。

GB/T 3452.2 0形橡膠密封圈外觀質量檢驗標準(GB/T 3452. 2-1987，neq ISO/DP 3601-3：1987)

GBlT 17446 流體傳動系統及元件 術語(GB/T 17446-1998，idt IS0 5598:1985)

3術語和定義

GB/T 17446中給出的術語和定義適用于本部分。

4符號

本部分采用下列符號：

d1-0形圈的內徑;

d2-0形圈的截面直徑。

5結構

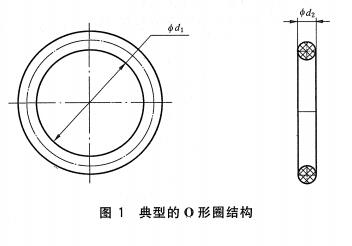

0形圈的形狀應為圓環形，如圖1所示。

6 內徑d₁、截面直徑d₂和公差

一般用途的O形圈(G系列)的內徑d₁、截面直徑d₂和公差，應從表2中選取;對于航空和類似應

用的O形圈(A系列)的內徑d₁、截面直徑d₂和公差，應從表3中選取，本部分推薦了較小的公差范圍。

注：大多數內徑尺寸是按優先數系列選取的。

G系列O形圈內徑d，的公差用下式計算：

d₁的公差=±[(d₁^0.95×0.009)+0.11] mm

A系列O形圈內徑d，的公差用下式計算：

d₁的公差=±[(d₁^0.96×0.007)+0.09] mm

計算結果應經四舍五入圓整，小數點后取兩位有效數字

7尺寸標識代號

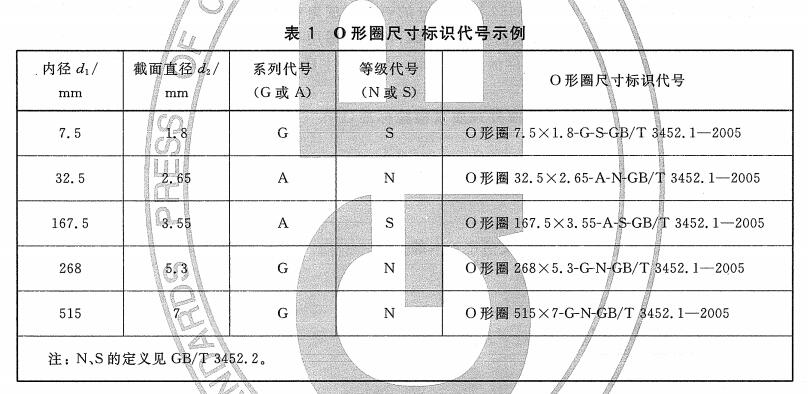

根據GB/T 3452.2和本部分，符合表2或表3的O型圈，尺寸標識代號應以內徑d1、截面直徑d2系列代號(G或者A)和等級代號(N和S)標明，示例見表1。

篇幅所限未能詳盡，如需詳細技術支持，請與客服人員聯系。
